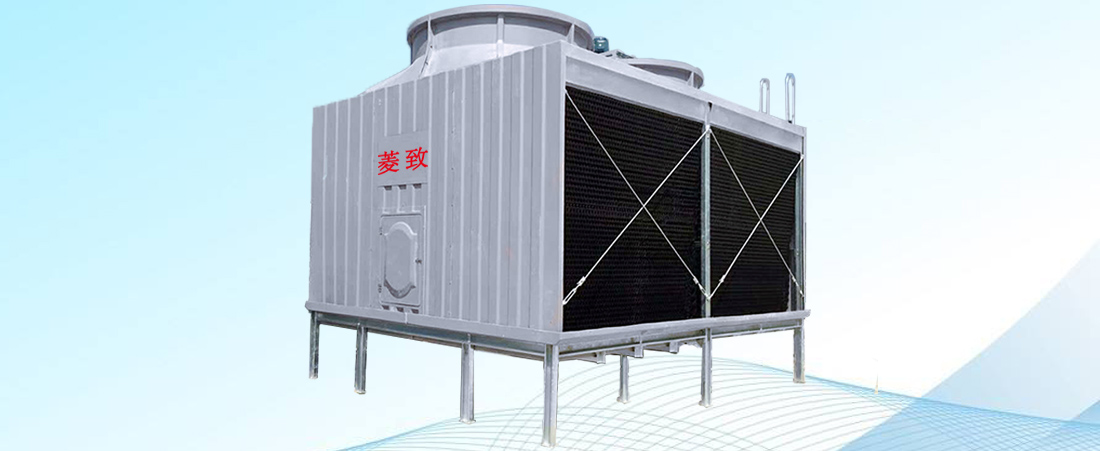

兩側整面進風,多個淋水盆，補水均勻,具有高效的散熱效果。整面散熱片兩側布置,進風量大。采用戶外型全封閉電動機，穩定性高，海龍牌戶外型循高效環管道泵；填料選取優質材料，不易結垢；重量輕、強度高、熱性能好；熱浸鋅鋼支架，防腐、壽命長；
風機喉口采用瓶口環形設計,增大空氣流通面，可配置低轉速寬葉面機翼型的風葉,降低風阻,減少噪聲污染。塔內空間有較大的空間,可通過檢修門進入塔內,方便開展冷卻塔日常維護。
方形橫流冷卻塔由于其結構特點及高效降溫能力，多用于中央空調、注塑等行業。
菱致冷卻設備有限公司玻璃鋼冷卻塔與一般玻璃鋼冷卻塔相比，具有冷效高，性能可靠，塔體耐高溫，防老化耐腐蝕，結構緊湊，設計合理，整體運轉平穩，噪聲低，維修筒單適用范圍大等獨特優點，是石油、化工、電力、冶金、電子、機械、輕紡等各種行業的中高溫水循環冷卻系統必需的一種冷卻設備。

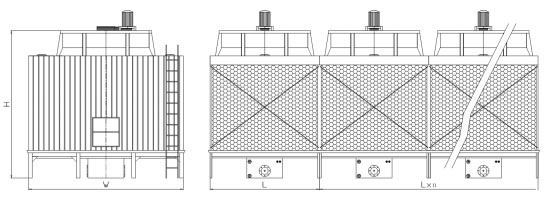

型號 |
流量 |
外型尺寸 |
風機直徑 |
電機功率 |
水壓 |
重量（Kg) |
|||
長（L) |
寬(W) |
高（H) |
凈重 |
運行重 |
|||||
SNT-80L/SN |
80 |
2000 |
2000 |
4300 |
1500 |
2.2(3) |
40 |
950 |
1960 |
SNT-100L/SN |
100 |
2250 |
2250 |
4300 |
1800 |
2.2(4) |
40 |
1040 |
2250 |
SNT-125L/SN |
125 |
2500 |
2500 |
4300 |
2100 |
2.2(4) |
40 |
1080 |
2820 |
SNT-150L/SN |
150 |
2750 |
2750 |
4600 |
2100 |
4(5.5) |
42 |
1430 |
3450 |
SNT-175L/SN |
175 |
3000 |
3000 |
4600 |
2400 |
4(5.5) |
42 |
1610 |
3780 |
SNT-200L/SN |
200 |
3250 |
3250 |
4750 |
2400 |
5.5(7.5) |
42 |
1760 |
4010 |
SNT-225L/SN |
225 |
3300 |
3300 |
4750 |
2400 |
5.5(7.5) |
47 |
1980 |
4150 |
SNT-250L/SN |
250 |
3500 |
3500 |
4950 |
2850 |
5.5(7.5) |
47 |
2150 |
5180 |
SNT-300L/SN |
300 |
3750 |
3750 |
4950 |
2850 |
11 |
48 |
2630 |
5550 |
SNT-350L/SN |
350 |
4000 |
4000 |
4950 |
3200 |
11 |
48 |
3950 |
6180 |
SNT-400L/SN |
400 |
4500 |
4500 |
5100 |
3200 |
15 |
52 |
3520 |
6780 |
SNT-450L/SN |
450 |
4900 |
4900 |
5100 |
3200 |
15 |
52 |
3820 |
7250 |
SNT-500L/SN |
500 |
5200 |
5200 |
5350 |
3700 |
15 |
52 |
4150 |
8450 |
SNT-600L/SN |
600 |
5500 |
5500 |
5350 |
3700 |
18.5 |
52 |
4680 |
9250 |
SNT-700L/SN |
700 |
6000 |
6000 |
5600 |
4200 |
22 |
55 |
5460 |
11180 |
SNT-800L/SN |
800 |
6500 |
6500 |
5600 |
4200 |
22 |
55 |
6520 |
12680 |
SNT-900L/SN |
900 |
7000 |
7000 |
5700 |
4500 |
30 |
55 |
7550 |
14850 |
SNT-1000L/SN |
1000 |
7500 |
7500 |
5700 |
4500 |
30 |
55 |
8200 |
16180 |
注：由于敝公司不斷提高水塔技術及其質量，如本說明書內資料日后任何更改，恕不另行通告，敝公司對此擁有最終解釋權。
| 參數 | ① | ② | ③ |
| 型號 | dB(A) | dB(A) | dB(A) |
| SRT-100L/SN | 64 | 58 | 52 |
| SRT-125L/SN | 64.1 | 58 | 52.4 |
| SRT-150L/SN | 64.5 | 58.5 | 53.5 |
| SRT-175L/SN | 64.8 | 59 | 54 |
| SRT-200L/SN | 64.9 | 60 | 54 |
| SRT-225L/SN | 65.5 | 60 | 54.5 |
| SRT-250L/SN | 65.8 | 61 | 57 |
| SRT-300L/SN | 67 | 61.5 | 57.5 |
| SRT-350L/SN | 67 | 61.8 | 58.2 |
| SRT-400L/SN | 67.8 | 62 | 59.5 |
| SRT-450L/SN | 67.9 | 62.5 | 59.5 |
| SRT-500L/SN | 687 | 63 | 60 |
| SRT-600L/SN | 68.3 | 64 | 61 |
| SRT-700L/SN | 70.2 | 65 | 62 |
| SRT-800L/SN | 70.5 | 67 | 64.5 |
| SRT-900L/SN | 71.5 | 68 | 65.5 |
| SRT-1000L/SN | 72.2 | 69.2 | 66.5 |
噪音測量方法:?
1、測量點(1):沿風筒45度方向取DF距高,DF等于風機直徑,如大于5m時則以5m計。?
2、測量點( 2):距塔入風面的水平1.13(米),距基礎上端面內1.5米處。?
3、測量點( 3):距塔入凡面的水平面16 (米),距塔基礎上端面內1.5米處。?
4、測量噪音水平時應不受周圍環境聲音干猶。

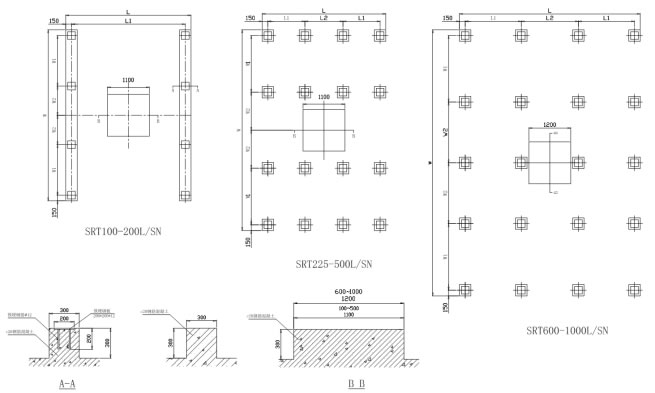

| 型號 | 基礎尺寸 | |||||
| L | L1 | L2 | W | W1 | W2 | |
| SRT-100L/SN | 2280 | 1930 | 3480 | 880 | 1420 | |
| SRT-125L/SN | 2670 | 2270 | 3800 | 1050 | 1400 | |
| SRT-150L/SN | 2850 | 2550 | 4050 | 1145 | 1460 | |
| SRT-175L/SN | 3180 | 2880 | 4050 | 1145 | 1460 | |
| SRT-200L/SN | 3300 | 2990 | 4500 | 1330 | 1540 | |
| SRT-225L/SN | 3210 | 955 | 1000 | 5280 | 1490 | 1000 |
| SRT-250L/SN | 3250 | 975 | 1000 | 5280 | 1490 | 1000 |
| SRT-300L/SN | 3550 | 1075 | 1100 | 5800 | 1725 | 1000 |
| SRT-350L/SN | 3750 | 1135 | 1180 | 5800 | 1725 | 1000 |
| SRT-400L/SN | 4000 | 1225 | 1250 | 6250 | 1975 | 1000 |
| SRT-450L/SN | 4250 | 1305 | 1340 | 6250 | 1975 | 1000 |
| SRT-500L/SN | 4250 | 1305 | 1340 | 6250 | 1975 | 1000 |
| SRT-600L/SN | 4750 | 1475 | 1500 | 7000 | 1750 | 1600 |
| SRT-700L/SN | 4750 | 1475 | 1500 | 7000 | 1750 | 1600 |
| SRT-800L/SN | 5250 | 1645 | 1660 | 7500 | 1750 | 1850 |
| SRT-900L/SN | 5750 | 1810 | 1830 | 8000 | 1850 | 2000 |
| SRT-1000L/SN | 6250 | 1975 | 2000 | 8000 | 1850 | 2250 |
玻璃鋼冷卻塔基礎注意事項
1、確保水泥基礎上表面及預埋鋼板上表在同一水平面上，誤差≥2mm.?
2、不同型號的冷卻在共同總管時，應確保冷卻塔水盆上線在同一水平面上，必要時調整基礎高度。?
3、冷卻塔在布管時必須確保出水總管有承托時盡量低于出水位，必要時加高基礎，以防停機時水量倒流。
| 型號 | 配管規格 | ||||
| 進水 | 出水 | 滿水 | 排水 | 浮球 | |
| SRT-100L/SN | 100×2 | 125 | 80 | 25 | 40 |
| SRT-125L/SN | 125×2 | 150 | 80 | 25 | 40 |
| SRT-150L/SN | 125×2 | 150 | 80 | 25 | 40 |
| SRT-175L/SN | 125×2 | 200 | 80 | 25 | 40 |
| SRT-200L/SN | 150×2 | 200 | 80 | 25 | 40 |
| SRT-225L/SN | 150×2 | 200 | 80 | 25 | 40 |
| SRT-250L/SN | 150×2 | 250 | 80 | 40 | 40 |
| SRT-300L/SN | 150×2 | 250 | 100 | 40 | 40 |
| SRT-350L/SN | 150×2 | 250 | 100 | 40 | 40 |
| SRT-400L/SN | 150×4 | 300 | 100 | 50 | 50 |
| SRT-450L/SN | 150×4 | 300 | 100 | 50 | 50 |
| SRT-500L/SN | 150×4 | 300 | 100 | 50 | 50 |
| SRT-600L/SN | 150×4 | 300 | 100 | 50 | 50 |
| SRT-700L/SN | 150×4 | 350 | 100 | 50 | 50 |
| SRT-800L/SN | 200×4 | 400 | 100 | 50 | 50 |
| SRT-900L/SN | 200×4 | 400 | 100 | 50 | 50 |
| SRT-1000L/SN | 200×4 | 400 | 100 | 50 | 50 |

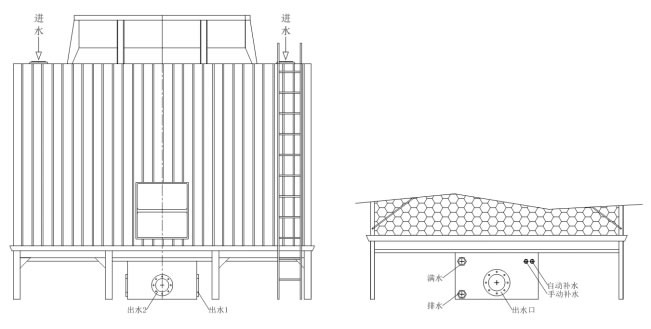

接口注意事項:
1、冷卻塔出水口方向可由用戶任意選擇(1)或(2)，訂貨無要求時，廠家則采用出水(1)方向。?
2、冷卻塔兩側管道應盡量保持長度相同，以確保阻力平衡。?
3、冷卻塔的每支出水管應加裝蝶閥，以調節水量。?
4、禁止在塔.上進行焊接管道操作，焊接時應在遠離塔體處進行施工，完畢后再與冷卻塔預留出水法蘭對接。
A1 場地選擇 1.冷卻塔應安裝在通風良好的場所，盡量避開灰塵多、??酸性大、水蒸氣大的場所。 2.多臺安裝或入風百葉面向障礙物時，過近距離會令空氣產生阻抗，影響冷卻能力，應保持在3m距離以上。 A2基礎要領 1.冷卻塔的各基礎部分應平置在同一水平線上。 2.多體連接型的冷卻塔，請確定各連接穩妥。 3.試運行前確保各基礎安全栓已固定。 A3?配置水泵及管路施工要領 1.循環水泵及水泵前管路高度應在溫水出水口水位以下，以免吸入空氣。 2.配管時，請勿因為校下配管的傾斜面，使出入水口或塔體受?力或疏結變型。 3.各配管連接口請使用軟接頭及閥門。 A4安裝施工安全 1.請在攀登上塔體施工時應確定上一步驟已連接穩妥。 2.禁止在塔體，上進行焊接等明火操作。 B1試運行時 1.請在試運行前確保馬達電源、?配線、相序電源保護器的安裝是否正確，馬達送風機的運行方向應按標識箭頭運行，使熱風向上排出。 2.請在試運行時清洗管道系統及塔體各部分，避免施工殘渣導致水質惡化，在加負載試機前確保水量穩定足夠。 B2日常運行保養 1.新風扇皮帶在前幾次使用時間后，將有可能出現一定程度的松動，此時應檢查并將之調至合適位置。 2.風扇減速器的潤滑油位應每季度檢查或補充。 3.為了防止污垢、生物粘泥、藻類等微生物產生對冷卻塔的損壞，建議聘用專業的水質處理公司或內部制定定期水質處理方法，定期清洗塔內膠片等部件，可使冷卻塔功能穩定及耐用。 B3?維修保養安全 在進，入塔體進行維修操作時，應首先確保塔體已停止運作及有妥善安全措施。 |
